一、应用范围

      适用于110kV及以下电压等级 电网的保护、控制、测量和监视。 可用于不同的主接线方式，如单母 线，双母线及多母线方式接线；支 持不同类型的电网，如中性点不接 地系统，经消弧线圈接地系统和小 电阻接地系统。

二、保护功能配置

※逻辑可编程功能

   FEA-ZB2系列提供支持IEC-61131-3图形可编程标准的PLC逻辑可编程功能。通过配套的软件包就可以在Windows环境下用逻辑图 形符号对保护元件、输入信号、继电器出口、指示灯、故障录波触发等资源进行编程，形 象直观。PLC功能使变电站自动化系统所需要的自动化功能和顺序逻辑控制功能集中到一 个装置中。

※友好的人机交互

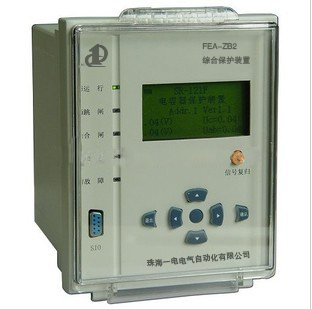

   FEA-ZB2系列面板设计美观、简 洁、使用方便、简单。大液晶显示屏上 可以显示主接线图、开关和隔离刀、地刀 的实时位置，也可以定时显示测量实时值。 FEA-ZB2系列包括10个可以编程的LED 指示灯，1个复归键和一套由上、下、 左、右、确认、退出组成的人机交互键。

※高可靠性设计

   FEA-ZB2系列本着稳定可靠、经久耐用 的设计原则，全部采用工业级元器件、所有 与外界的连接均做到了充分的电气隔离，并 内置抗雷击保护电路和电源滤波器，专业的 EMC设计。对装置的输入电源、模拟和数字 电源进行实时监测，配合完善的在线自监测 程序，从根本上保证了其运行的可靠性。

   FEA-ZB2系列的测量功能包括对UA、UB、UC、UAB、UBC、UCA、U0、IA、IB、 IC、P、Q、PF、F等所有电力数据的准确测量，以及对正向kWh、反向kWh、正向kVarh、 反向kVarh的计量。其中电压、电流和功率因数的测量精度达到了0.2级，功率、电度的精 度达到了0.5级，测频偏差最大0.01Hz。采用频率跟踪技术，实时监视系统频率的变化， 实时调整数据采样的时间间隔，可以彻底消除基频波动引起的计算误差，能保证在基频偏 离工频50Hz很大的情况下。

※全面的事故分析记录

    FEA-ZB2系列能为用户提供用于事故分析诊断的掉电不丢失的100个故障录波和64条 SOE。其中故障录波的长度为故障前4个和故障后96个，实时记录包括9个交流量、16个开 入量、10个开出量、所有保护模块的状态；SOE除了记录各种保护动作信息外，还记录经 过滤波的开入变位、装置自检错误、信号复归等信息；

※精准的校时

   FEA-ZB2系列的校时有三种：IRIG-B码、脉冲校时和通讯校时。其中IRIG-B码和脉 冲校时的精度小于或等于1ms，通讯校时的精度精确到毫秒级。精准的校时保证了故障录 波和SOE信息的可信度，提升了他们在事故分析中的价值。即使FEA-ZB2系列发生复位 或者短暂掉电，也不影响时钟的精度。

※强大灵活的通讯

   FEA-ZB2系列支持双以太网、光纤、RS485、CAN等多种通讯方式，以满足不同用户、 不同工业现场、不同网络环境、不同规模的系统对通信和网络结构的要求。支持双网模式， 并行或以热备用方式工作。提供IEC-60870-5-103、MODBUS和内部规约以实现与上层 设备的通讯。不同的规约可以在不同的网络上同时运行，进一步提高了通讯的可靠性。

三、FEA-ZB2系列技术参数表
