一、系统工作原理

①FEA-WF 微机防误闭锁系统以图形模拟防误软件、操作票软件及电脑钥匙为核心设备，在系统软件中，预先编写了各电厂、变电站的电气一次系统结线图和所有设备的操作规则，并将其固化在电脑软件中。

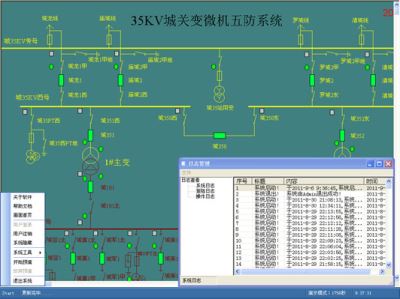

②当运行人员启动系统，在电脑显示器上模拟试操作时，图形软件根据预先编写的逻辑规则对每项操作进行智能判断，若操作正确，则允许进行下一步操作；若操作错误，则显示错误操作项的设备名称及编号并通过语音提示错误操作类型，提示操作人员进行更正。

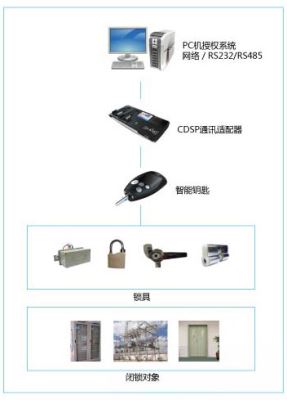

③模拟试操作结束后，通过通讯适配器将正确的操作内容输入到电脑钥匙（简称 FKYD）中，配置操作票软件的系统还可通过打印机打印完整的操作票，然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作。

④操作时，电脑钥匙自动显示当前倒闸操作项目，运行人员将电脑钥匙插入相应的编码锁内，通过其编码头检测操作对象是否正确。若正确，电脑钥匙用语音发出允许操作命令，同时开放其闭锁回路或机构，这时可以进行倒闸操作。若走错间隔或误操作，电脑钥匙用语音发出错误警告，提醒操作人员错误操作的类型，并在液晶显示器屏上显示当前错误操作设备的编号及应操作设备编号，达到强制闭锁的目的，操作人员在得到可靠安全保障的同时又接受良好的培训，并体现了“第二监护人”的作用。操作结束后，电脑钥匙通过适配器将倒闸操作信息汇报给防误主机存贮，以便管理人员查询考核。

⑤对于监控后台联机的设备，可以实现防误主机向监控后台发送软闭锁命令，实现后台闭锁。

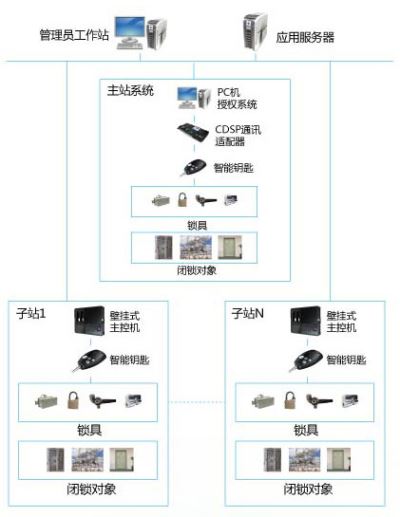

二、系统配置

●图形模拟防误软件：实现软件防误、模拟预演、数据编辑是整个防误系统和核心部分。

●操作管理系统软件（黑匣子）：记录解锁操作的历史信息，含操作的设备名称、操作时间等信息，以便查询管理。

三、装置主要功能简述
